Name: Dubhe-M48 Système intégré de navigation maritime inertielle à haute précision et vitesse
Brand: CSSC Star&Inertia Technology co.,ltd.
SKU: Le numéro de série:
Price: 50,500.00 USD
Availability: InStock

Nombre De Pièces:	1 série
Prix:	$1000-$100000
Période De Livraison:	30 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	Ensemble 100 par an

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Star & Inertia Technology

Numéro de modèle

Le numéro de série:

Temps d'alignement:

≤ 1 heure

Précision de position/inertie pure:

1nm/48h, CEP

Accuracité de position/INS/DVL Combination:

≤ 0,3%D,RMS

Accuracité de position/combinaison INS/GNSS:

mieux que le GNSS

Précision de la vitesse/inertie pure:

≤ 0,6 kn,RMS

Accurateur de vitesse/combinaison GNSS:

≤ 0,4 kn,RMS

Précision de la trajectoire/inertie pure:

≤ 0,04°sec ((L), RMS

La combinaison précision de la trajectoire/INS/GNSS:

≤ 0,02°,RMS

Précisité de pivotement et de roulement/inertie pure:

≤ 0,02°,RMS

La combinaison "Pitch & Roll Accuracy" ou "INS/GNSS" est utilisée.:

≤ 0,01°,RMS

Dimensions (Lmm × Wmm × Hmm):

232 × 186 × 160 mm

Le poids:

< 8,2 kg

Température:

-40°C à 60°C

Voltage d'entrée:

Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:

Mettre en évidence:

Système de navigation par inertie intégré

Système de navigation par inertie à fixation OEM

RLG dans le gyro

Description du produit

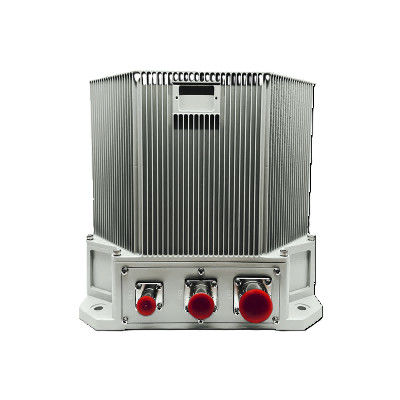

RLG maritime INS ((Dubhe-M48))

L'INS optique maritime de longue durée et de haute précision utilise des gyros laser/FOG et des accéléromètres à flexion au quartz comme capteurs de base.Utilisation d'une architecture technique "strapdown + modulation" avec des algorithmes de navigation avancés, il fournit des solutions de navigation en temps réel, offrant de multiples modes d'exploitation (inertie pure, GNSS assisté et intégré à la vitesse),le système fournit des paramètres de navigation en état complet améliorés pour répondre aux diverses exigences des plateformes maritimes.

Série		Système de navigation maritime par inertie ((INS-M)
Le type		Le numéro de série:
Accéléromètre	Répétabilité des mois(1σ)	≤ 10 μg
Accéléromètre	Facteur de précision de l'échelle des mois(1σ)	≤ 10 ppm
Le gyro	Répétabilité des biais(1σ)	≤00,01°/h
	Facteur d'échelle de précision(1σ)	≤10 ppm
	Marche au hasard(1σ)	≤00,003°/√- Je sais.
Caractéristiques	Taux angulaire	≥ ± 400°/s
	Accélération angulaire	100000°/sec2
	Accélération	> 25 g
	Une attitude angulaire	Toute orientation
	Précision de la vitesse/inertie pure	≤0.6 kn, RMS
	Accurateur de vitesse/combinaison GNSS	≤0.4 kn, RMS
	Temps de démarrage	≤ 10 secondes
	Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement		≤Une heure
Précision de la position	L'inertie pure	1nm/48h, CEP
	Combinaison INS/DVL	≤00,3% D, RMS
	Combinaison INS/GNSS	mieux que le GNSS
Précision de la direction	L'inertie pure	≤0Le système d'échantillonnage doit être conforme à l'annexe II.
Précision de la direction	Combinaison INS/GNSS	≤00,02°, RMS
Précision de l'enroulement	L'inertie pure	≤00,02°, RMS
Précision de l'enroulement	Combinaison INS/GNSS	≤00,01°, RMS
Caractéristiques	Consommation d'électricité	Pour les appareils électroniques
	Les dimensionsJe ne sais pas.	232 × 186 × 160 mm
	Le poids	< 8,2 kg
	Température	-40°C à 60°C
	Le choc	15g, demi-onde sinusoïdale 11 ms
	Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	refroidissement	Conductivité de la plaque de montage
	Vibration	20 à 2000 Hz,6.06g
	Résultats de l'enquête	>10000 heures
