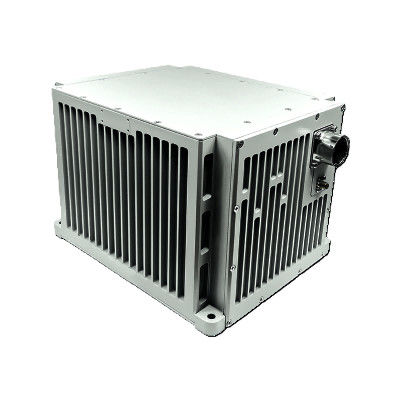

Name: Système de navigation inertielle au laser à l'aide de l'accéléromètre au gyroquartz Dubhe-M4
Brand: CSSC Star&Inertia Technology co.,ltd.
SKU: Le Dubhe-M4
Price: 50,500.00 USD
Availability: InStock

Nombre De Pièces:	1 série
Prix:	$1000-$100000
Période De Livraison:	30 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	Ensemble 100 par an

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Star & Inertia Technology

Numéro de modèle

Le Dubhe-M4

Temps d'alignement:

≤ 15 min

Précision de position/inertie pure:

≤ 1 nm/4h,CEP

Accuracité de position/INS/DVL Combination:

≤ 0,3%D,RMS

Accuracité de position/combinaison INS/GNSS:

mieux que le GNSS

Précision de la vitesse/inertie pure:

≤ 1,0 kn,RMS

Accurateur de vitesse/combinaison GNSS:

≤ 0,4 kn,RMS

Précision de la trajectoire/inertie pure:

Le débit d'air doit être supérieur ou égal à 0,02 °C.

La combinaison précision de la trajectoire/INS/GNSS:

≤ 0,01°,RMS

Précisité de pivotement et de roulement/inertie pure:

≤ 0,01°,RMS

La combinaison "Pitch & Roll Accuracy" ou "INS/GNSS" est utilisée.:

≤ 0,01°,RMS

Dimensions (Lmm × Wmm × Hmm):

232 × 186 × 160 mm

Le poids:

< 8 kg

Température:

-40°C à 60°C

Voltage d'entrée:

Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:

Mettre en évidence:

Le girouet est attaché.

24 V dans le gyro

Système de gyroscope de navigation

Description du produit

RLG maritime INS ((Dubhe-M4)

Le système de navigation inertielle au gyro laser utilise le gyro laser et l'accéléromètre au quartz comme capteurs de base.couplé avec le logiciel de calcul de navigation avancé qui produit des informations de navigation en temps réelCette série de produits a une variété de modes de fonctionnement, tels que la combinaison de navigation inertielle et satellite, la navigation autonome inertielle, etc.Ces produits répondent de manière unique aux exigences de la vérité des types de plate-forme de navires, fournissant des informations très précises sur la trajectoire, le roulement, la pente, la vitesse et la position.

Série		Système de navigation maritime inertielle (INS-M)
Le type		Le Dubhe-M4
Accéléromètre	Répétabilité des mois(1σ)	≤ 30 μg
Accéléromètre	Facteur de précision de l'échelle des mois(1σ)	≤30 ppm
Le gyro	Répétabilité des biais(1σ)	≤00,003°/h
	Facteur d'échelle de précision(1σ)	≤3 ppm
	Marche au hasard(1σ)	≤0.001°/√- Je sais.
Caractéristiques	Taux angulaire	≥ ± 400°/s
	Accélération angulaire	100000°/sec2
	Accélération	> 25 g
	Une attitude angulaire	Toute orientation
	Précision de la vitesse/inertie pure	≤1.0kn, RMS
	Accuracy de vitesse/INS/GNSS Combination	≤0.4 kn, RMS
	Temps de démarrage	≤ 10 secondes
	Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement		≤15 minutes
Précision de la position	L'inertie pure	≤1nm/4h, CEP
	Combinaison INS/DVL	≤00,3% D, RMS
	Combinaison INS/GNSS	mieux que le GNSS
Précision de la direction	L'inertie pure	≤0Le système d'échantillonnage doit être conforme à l'annexe I.
Précision de la direction	Combinaison INS/GNSS	≤00,01°, RMS
Précision de l'enroulement	L'inertie pure	≤00,01°, RMS
Précision de l'enroulement	Combinaison INS/GNSS	≤00,01°, RMS
Caractéristiques	Consommation d'électricité	Pour les appareils électroniques
	Les dimensionsJe ne sais pas.	232 × 186 × 160 mm
	Le poids	< 8 kg
	Température	-40°C à 60°C
	Le choc	15g, demi-onde sinusoïdale 11 ms
	Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	refroidissement	Conductivité de la plaque de montage
	Vibration	20 à 2000 Hz,6.06g
	Résultats de l'enquête	> 20 000 heures
