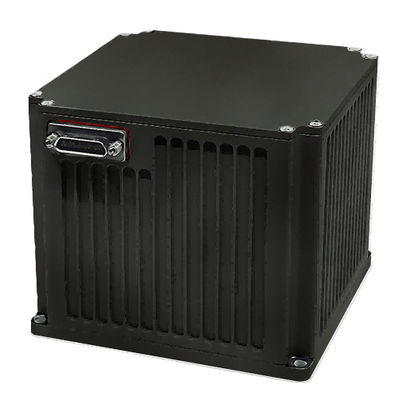

Aérospatiale FOG INS (Merak-A05) pour les drones et la navigation aérienne

Nombre De Pièces:	1 série
Prix:	$1000-$100000
Période De Livraison:	30 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	500 ensembles par an

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Star & Inertia Technology

Numéro de modèle

Le Merak-A05

Mettre en évidence:

Système de navigation par inertie dans le brouillard RS422

Système de navigation par inertie de brouillard à bandeau

Système d'inertie de fixation de la FOG

Description du produit

Description du produit
Le Merak-A05 est un système de navigation inertielle en fibre optique (FOG-INS) conçu pour les drones et les avions spéciaux.Il utilise des gyroscopes optiques et des accéléromètres à quartz comme capteurs d'inertie de base et adopte une architecture de fixation.
Le système exécute un logiciel de navigation interne à grande vitesse pour calculer et produire des données de navigation inertielle en temps réel, y compris l'attitude, la direction, la vitesse et la position.
Selon les exigences de l'utilisateur, le Merak-A05 prend en charge la navigation purement inertielle ainsi que la navigation intégrée multi-capteurs, permettant la fusion avec GNSS, altimètres, radio navigation, vision,et autres sources d'aide extérieures.

Principaux avantages

Gyroscope optique de qualité aérienne pour la mesure de l'inertie stable
La configuration de fixation réduit le poids et améliore l'efficacité de l'intégration
Prend en charge la navigation purement inertielle et intégrée
Calcul en temps réel et sortie de données
Compatible avec des capteurs d'aide à plusieurs sources
Convient pour les plates-formes de drones avec des contraintes d'espace/puissance

Applications
✔ Les véhicules aériens sans pilote
✔ Aéronefs spéciaux (par exemple, pour l'arpentage, la recherche et les tâches nécessitant une navigation stabilisée)

Ces plates-formes bénéficient de données inertielles de haute qualité pendant le vol où des informations précises sur la position, l'attitude et la trajectoire sont requises.

Série			Système de navigation aérospatiale par inertie ((INS-A)
Le type			Le Merak-A05
Accéléromètre	Les mois Répétabilité des biais(1σ)		≤30 μg
	Les mois Facteur d'échelle de précision(1σ)		≤30 ppm
Le gyro	Répétabilité des biais(1σ)		≤ 0,01°/h
	Facteur d'échelle de précision(1σ)		≤30 ppm
	Marche au hasard(1σ)		≤ 0,005°/√ heure
Caractéristiques	Précision de la position	L'inertie pure	≤2 nm/1h, CEP
		Combinaison INS/GNSS	meilleure que la précision du satellite
	Rapidité et précision	L'inertie pure	≤1.5 m/s, RMS
		Combinaison INS/GNSS	≤0.2m/s, RMS
	Taux angulaire		≥ ± 400°/s
	Accélération angulaire		100000°/sec2
	Accélération		> 25 g
	Une attitude angulaire		Toute orientation
	Entraînement/sortie		3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement			< 5 minutes
Performances des applications du système de surveillance des données	Précision de la direction	L'inertie pure	≤0.1° de seconde (L), RMS
		Combinaison INS/GNSS	≤00,05°, RMS
	Précision de l'enroulement	L'inertie pure	≤00,03°, RMS
		Combinaison INS/GNSS	≤00,02°, RMS
Caractéristiques	Consommation d'électricité		Pour les appareils électroniques
	Dimensions (Lmm × Wmm × Hmm)		130 x 130 x 110
	Le poids		< 2,2 kg
	Température		-40°C à 60°C
	Le choc		15g, demi-onde sinusoïdale 11 ms
	Voltage d'entrée		Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	refroidissement		Conductivité de la plaque de montage
	Vibration		20 à 2000 Hz,6.06g
	Résultats de l'enquête		> 20 000 heures

Balises:
