Name: Système de navigation par inertie des aéronefs à remorquage du GNSS Merak-A03 FOG INS
Brand: CSSC Star&Inertia Technology co.,ltd.
SKU: Le Merak-A03
Price: 50,500.00 USD
Availability: InStock

Nombre De Pièces:	1 série
Prix:	$1000-$100000
Période De Livraison:	30 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	500 ensembles par an

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Star & Inertia Technology

Numéro de modèle

Le Merak-A03

Temps d'alignement:

≤5 minutes

Précision de position/inertie pure:

≤ 4 nm/1h,CEP

Accuracité de position/combinaison INS/GNSS:

mieux que le GNSS

Précision de la vitesse/inertie pure:

Le débit d'air est supérieur ou égal à 0,3 m/s

Accuracy de vitesse/INS/GNSS combinée:

Le débit d'air doit être supérieur ou égal à 0,2 m/s.

Précision de la trajectoire/inertie pure:

Le débit d'air doit être supérieur ou égal à:

La combinaison précision de la trajectoire/INS/GNSS:

≤ 0,1°,RMS

Précisité de pivotement et de roulement/inertie pure:

≤ 0,05°,RMS

La combinaison "Pitch & Roll Accuracy" ou "INS/GNSS" est utilisée.:

≤ 0,03°,RMS

Les dimensions:

110 × 110 × 100 mm

Le poids:

< 1,7 kg

Température:

-40°C à 60°C

Voltage d'entrée:

Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:

Mettre en évidence:

Système de navigation inertielle à fibre optique FOG INS

Système de navigation inertielle à fibre optique GNSS

Système de navigation inertielle par brouillard assisté GNSS

Description du produit

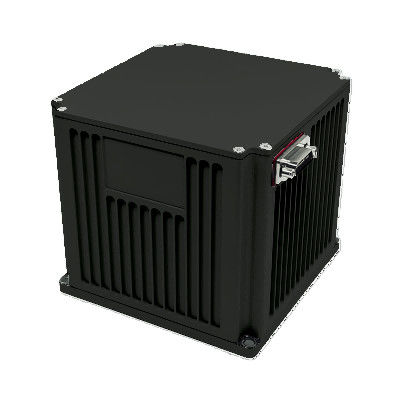

Pour l'aérospatiale FOG INS ((Merak-A03)

Offrant des performances de navigation exceptionnelles, cet INS optique utilise des gyros FOG / RLG et des accéléromètres à quartz en configuration strapdown.Le centre de fusion en temps réel combine les données inertielles avec le GNSS, célestes et autres sources.

Principaux avantages pour les applications de drones:

1) Alignement fiable entre le sol et l'air;

2) Sélection du mode d'alignement multiple;

3) Augmentation de la navigation évolutive;

4) Surveillance continue du système.

Série			Système de navigation aérospatiale par inertie ((INS-A)
Le type			Le Merak-A03
Accéléromètre	Les mois Répétabilité des biais(1σ)		≤ 50 μg
	Les mois Facteur d'échelle de précision(1σ)		≤ 50 ppm
Le gyro	Répétabilité des biais(1σ)		≤00,02°/h
	Facteur d'échelle de précision(1σ)		≤ 50 ppm
	Marche au hasard(1σ)		≤ 0,01°/√ heure
Caractéristiques	Précision de la position	L'inertie pure	≤4nm/1h, CEP
		Combinaison INS/GNSS	mieux que le GNSS
	Rapidité et précision	L'inertie pure	≤3.0 m/s, RMS
		Combinaison INS/GNSS	≤0.2m/s, RMS
	Taux angulaire		≥ ± 400°/s
	Accélération angulaire		100000°/sec2
	Accélération		> 25 g
	Une attitude angulaire		Toute orientation
	Entraînement/sortie		3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement			< 5 minutes
Performances des applications du système de surveillance des données	Précision de la direction	L'inertie pure	≤0.2°sec ((L), RMS
		Combinaison INS/GNSS	≤0.1°, RMS
	Précision de l'enroulement	L'inertie pure	≤00,05°, RMS
		Combinaison INS/GNSS	≤00,03°, RMS
Caractéristiques	Consommation d'électricité		Pour les appareils électroniques
	Les dimensions		110 × 110 × 100
	Le poids		< 1,7 kg
	Température		-40°C à 60°C
	Le choc		15g, demi-onde sinusoïdale 11 ms
	Voltage d'entrée		Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	refroidissement		Conductivité de la plaque de montage
	Vibration		20 à 2000 Hz,6.06g
	Résultats de l'enquête		> 20 000 heures
