Name: Merak-H1 Quartz Strapdown Système AHRS Navigation inertielle autonome aidée par GNSS
Brand: CSSC Star&Inertia Technology co.,ltd.
SKU: Le Merak-H1
Price: 50,500.00 USD
Availability: InStock

Nombre De Pièces:	1 série
Prix:	$1000-$100000
Période De Livraison:	30 jours ouvrables
Méthode De Paiement:	,T/T
Capacité D'approvisionnement:	500 ensembles par an

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Star & Inertia Technology

Numéro de modèle

Le Merak-H1

Temps d'alignement:

< 10 min

Précision de la trajectoire/inertie pure:

≤ 0,05°secL+0,01°/1h,RMS

Combinaison GNSS précision de la ligne/antène unique:

≤ 0,02°,RMS

Combinaison GNSS à double antenne et précision de la ligne:

≤ 0,02°,RMS

Précisité de pivotement et de roulement/inertie pure:

≤ 0,02°,RMS

La combinaison "Pitch & Roll Accuracy" ou "INS/GNSS" est utilisée.:

≤ 0,01°,RMS

Les dimensions:

Pour les appareils à commande numérique

Le poids:

< 3,5 kg

Température:

-40°C à 60°C

Voltage d'entrée:

Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:

Mettre en évidence:

Système AHRS au quartz

Système AHRS autonome

Système de référence inertiel autonome

Description du produit

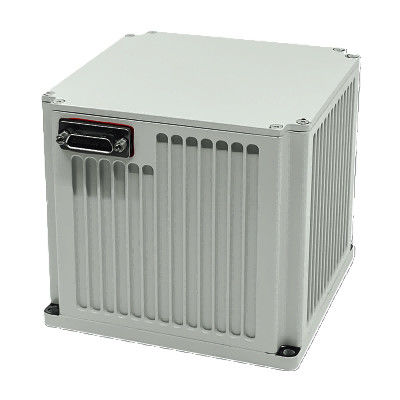

Système AHRS (Merak-H1)

Le système de référence d'attitude et de direction (AHRS) utilise des gyros à fibre optique (FOG) ou des gyros laser à anneaux (RLG) couplés à des accéléromètres à quartz ou MEMS dans une architecture inertielle de fixation.Intégration d'algorithmes de navigation avancés pour le traitement en temps réel, le système fournit des informations d'orientation et d'orientation de haute précision grâce à de multiples modes opérationnels, y compris la navigation inertielle autonome et assistée par GNSS.Les applications incluent les plateformes militaires (radarLes caractéristiques clés sont les suivantes:

1) Opération autonome dans des environnements interdits par le GNSS;

2) sortie des données de navigation traitées et des mesures inertielles brutes;

3) capacité de déploiement dans le monde entier;

4) Conception de haute fiabilité.

Série			Systèmes de référence d'attitude et de titre(RHSA)
Le type			Le Merak-H1
Accéléromètre	Répétabilité des mois(1σ)		≤30 μg
	Facteur de précision de l'échelle des mois(1σ)		≤30 ppm
Le gyro	Répétabilité des biais(1σ)		≤00,005°/h, 1 σ
	Facteur d'échelle de précision(1σ)		≤20 ppm
	Marche au hasard(1σ)		≤00,002°/√- Je sais.
Caractéristiques	Taux angulaire		≥± 400°/s
	Accélération angulaire		100000°/sec2
	Accélération		>25 g
	Une attitude angulaire		Toute orientation
	Temps de démarrage		10 secondes
	Entraînement/sortie		3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement			> >10 minutes
Performances des applications du système de surveillance des données	Précision de la direction	L'inertie pure	≤00,05°secL+0,01°/h,RMS
		d'une hauteur n'excédant pas 10 mm Combinaison GNSS	≤00,02°, RMS
		Combinaison GNSS à double antenne	≤00,02°, RMS
	Précision de l'enroulement	L'inertie pure	≤00,02°, RMS
		Combinaison INS/GNSS	≤00,01°, RMS
Caractéristiques	Consommation d'électricité		> >15 W
	Les dimensions		Pour les appareils à commande numérique
	Le poids		< 3,5 kg
	Température		- Quarante°C~ 60°C
	Le choc		15 g,Vague de demi-sinus 11 ms
	Voltage d'entrée		Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	refroidissement		Conductivité de la plaque de montage
	Vibration		20 à 2000 Hz,6.06g
	Résultats de l'enquête		>20000 heures

Balises:

Produits

Nombre De Pièces:	1 série
Prix:	$1000-$100000
Période De Livraison:	30 jours ouvrables
Méthode De Paiement:	,T/T
Capacité D'approvisionnement:	500 ensembles par an

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Star & Inertia Technology

Numéro de modèle

Le Merak-H1

Temps d'alignement:

< 10 min

Précision de la trajectoire/inertie pure:

≤ 0,05°secL+0,01°/1h,RMS

Combinaison GNSS précision de la ligne/antène unique:

≤ 0,02°,RMS

Combinaison GNSS à double antenne et précision de la ligne:

≤ 0,02°,RMS

Précisité de pivotement et de roulement/inertie pure:

≤ 0,02°,RMS

La combinaison "Pitch & Roll Accuracy" ou "INS/GNSS" est utilisée.:

≤ 0,01°,RMS

Les dimensions:

Pour les appareils à commande numérique

Le poids:

< 3,5 kg

Température:

-40°C à 60°C

Voltage d'entrée:

Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:

Quantité de commande min:

1 série

Prix:

$1000-$100000

Délai de livraison:

30 jours ouvrables

Conditions de paiement:

,T/T

Capacité d'approvisionnement:

500 ensembles par an

Mettre en évidence

Système AHRS au quartz

Système AHRS autonome

Système de référence inertiel autonome

Description du produit

Système AHRS (Merak-H1)

1) Opération autonome dans des environnements interdits par le GNSS;

2) sortie des données de navigation traitées et des mesures inertielles brutes;

3) capacité de déploiement dans le monde entier;

4) Conception de haute fiabilité.

Série			Systèmes de référence d'attitude et de titre(RHSA)
Le type			Le Merak-H1
Accéléromètre	Répétabilité des mois(1σ)		≤30 μg
	Facteur de précision de l'échelle des mois(1σ)		≤30 ppm
Le gyro	Répétabilité des biais(1σ)		≤00,005°/h, 1 σ
	Facteur d'échelle de précision(1σ)		≤20 ppm
	Marche au hasard(1σ)		≤00,002°/√- Je sais.
Caractéristiques	Taux angulaire		≥± 400°/s
	Accélération angulaire		100000°/sec2
	Accélération		>25 g
	Une attitude angulaire		Toute orientation
	Temps de démarrage		10 secondes
	Entraînement/sortie		3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement			> >10 minutes
Performances des applications du système de surveillance des données	Précision de la direction	L'inertie pure	≤00,05°secL+0,01°/h,RMS
		d'une hauteur n'excédant pas 10 mm Combinaison GNSS	≤00,02°, RMS
		Combinaison GNSS à double antenne	≤00,02°, RMS
	Précision de l'enroulement	L'inertie pure	≤00,02°, RMS
		Combinaison INS/GNSS	≤00,01°, RMS
Caractéristiques	Consommation d'électricité		> >15 W
	Les dimensions		Pour les appareils à commande numérique
	Le poids		< 3,5 kg
	Température		- Quarante°C~ 60°C
	Le choc		15 g,Vague de demi-sinus 11 ms
	Voltage d'entrée		Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	refroidissement		Conductivité de la plaque de montage
	Vibration		20 à 2000 Hz,6.06g
	Résultats de l'enquête		>20000 heures
